Как рассчитать радиус изгиба колена трубы?

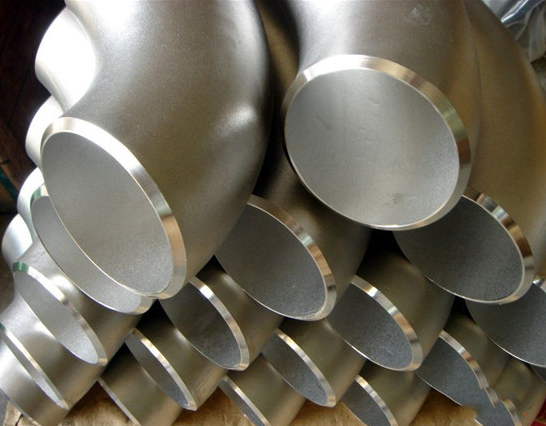

Отводы труб — это компоненты трубопроводной системы, используемые для изменения направления, скорости потока и расхода трубопровода. Распространенные колена трубопровода имеют следующие виды:

Колено 1,45 градуса: угол изгиба составляет 45 градусов, используется для относительно небольших изменений направления;

Колено 2,90 градуса: угол изгиба составляет 90 градусов, используется для изменения направления под большим углом;

Колено 3,180 градусов: угол изгиба составляет 180 градусов, используется для поворота назад и обратного потока;

4. Отводы с различными углами, такими как 30 градусов, 60 градусов, 120 градусов, 135 градусов и т. д., могут быть выбраны и использованы в соответствии с различными потребностями.

Метод расчета радиуса изгиба колена трубы:

Радиус изгиба – один из важных параметров при проектировании колен труб. Это относится к расстоянию от центральной линии колена до торца колена. Обычно он выражается кратно номинальному диаметру DN, например 3D, 5D, 10D и т. д. Среди них D — номинальный диаметр трубы. Радиус колена трубы можно рассчитать разными методами, в зависимости от типа колена и требуемого уровня детализации расчета. ‌

1. Для обычных колен радиус изгиба можно рассчитать, умножив размер диаметра на коэффициент. Этот коэффициент обычно равен 1,5, то есть радиус изгиба равен размеру диаметра, умноженному на 25,4, а затем умноженному на 1,5. Этот метод подходит для расчета большинства обычных отводов.

Существует множество классификаций отводов, которые можно разделить на отводы с длинным радиусом, отводы с коротким радиусом и отводы с такими углами, как 45°, 90° и 180°.

2.‌ Для колен с определенными углами‌, например 45°, 90° и т. д., методы расчета будут другими.

Например, радиус изгиба колена 45° можно рассчитать исходя из диаметра трубы и угла изгиба. Конкретная формула:

Радиус изгиба = (диаметр трубы × 0,577) / угол изгиба.

Эта формула подходит для расчета радиуса изгиба колена под определенным углом‌.

3. Для более сложных расчетов, таких как расчет длины заготовки или длины внешней дуги колена, используются более геометрические и физические параметры. Например, для расчета длины заготовки колена необходимо учитывать такие факторы, как высота центра колена, длина внешней дуги, длина внутренней дуги и т. д. Эти расчеты часто используются в производстве или точном машиностроении.

Что следует отметить:

1. Количество колен не должно быть слишком много, желательно в пределах 3;

2. Угол изгиба колена должен быть как можно меньшим, чтобы уменьшить потери давления;

3. Расположение колен должно соответствовать плану проектирования трубопровода, чтобы избежать слишком большого или слишком малого количества колен, что может привести к ненужному воздействию на систему.

Подводя итог, можно сказать, что метод расчета радиуса колена трубы варьируется в зависимости от конкретных потребностей и типа колена. В обычных коленах обычно используется простой метод расчета: размер диаметра умножается на коэффициент, тогда как колени с определенными углами требуют расчета более сложных формул. В практических приложениях соответствующий метод расчета следует выбирать в соответствии с конкретными потребностями.
